RJ-45水晶頭詳細制作方法

網絡攝像機安裝基礎知識，綜合布線系統施工常用的小技巧、小方法、小工具，適合新人學習，快速掌握

一、水晶頭

水晶頭是一種能沿固定方向插入并自動防止脫落的塑料接頭，俗稱“水晶頭”，專業術語為RJ-45連接器（RJ-45是一種網絡接口規范，類似的還有RJ-11接口，就是我們平常所用的“電話接口”，用來連接電話線）。之所把它稱之為“水晶頭”，是因為它的外表晶瑩透亮的原因。水晶頭適用于設備間或水平子系統的現場端接，外殼材料采用高密度聚乙烯。每條雙絞線兩頭通過安裝水晶頭與網卡和交換機相連。

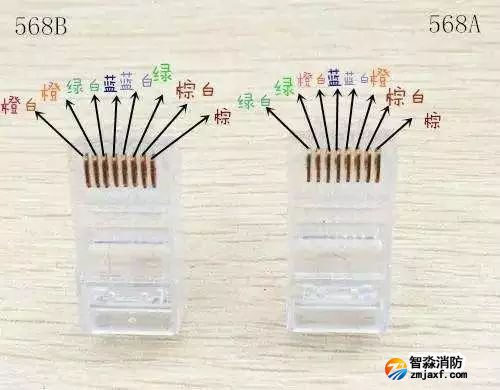

A類B類水晶頭制作方式

我們一般有兩種排線規則。一種是T568B，一種是T568A，大多數我們使用的都是B類接法。具體排線方法是：T568B：“橙白、橙、綠白、藍、藍白、綠、棕白、棕”；T568A：“綠白、綠、橙白、藍、藍白、橙、棕白、棕”。制作網線的時候我們一般都是直連接法，兩端B類水晶頭；但是特殊情況，如雙機直接互聯和網絡轉接時需要用交叉連接法，一端按B類一端按A類。制作過程：左手拿線，線頭朝外，順序是從左到右數，右手拿插頭，金屬簧片朝上插入線芯。因為它有8個銅片，我們一般在網線鉗上會看到8p才是壓網線的口，而電話線由于只需要兩根，所以一般采用的是4p或者6p的水晶頭，區別與網線水晶頭只是大小不一樣。消防檢測設備廠家

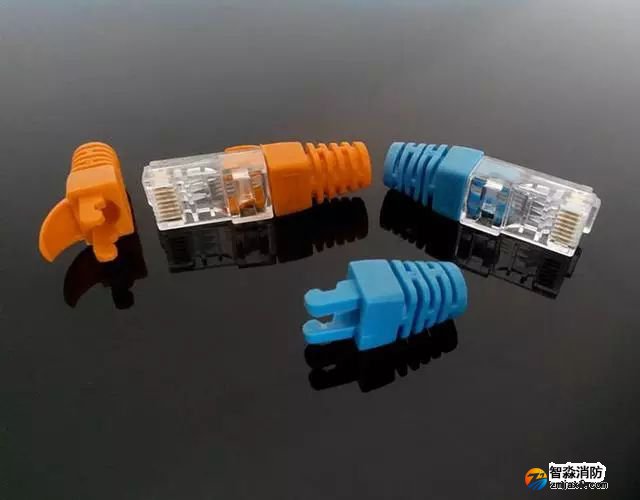

水晶頭+護套爪子=完美

二、網絡模塊

網絡模塊那又是什么呢？我相信每個人家里都有，但是就是沒有自己動手裝過，這個還是跟我們息息相關的。每個模塊上都會有提示A/B類線的顏色對應排序方法，將線依次卡進去就行了，另外一端只需要做一個B類的水晶頭插在交換機上就行了。

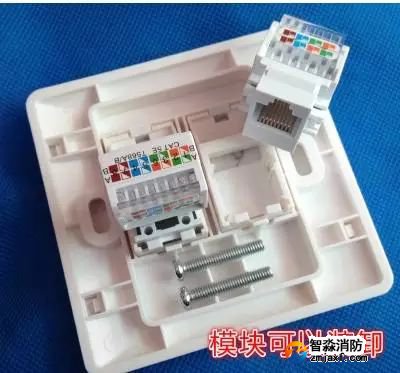

網絡模塊

三、雙絞線

雙絞線我們俗稱網線，市場上主流有五類和6類，6類比較貴，當然屏蔽性較好，特殊環境中使用較多。當然剝開線以后里面是差不多的，8根線，兩兩相絞，顏色各不相同。四對顏色分別為：橙白，橙，綠白，綠，藍白，藍，棕白，棕。目前我們設備上大多數都是百兆網口，所以其實8根線我們只用了4根，1、2、3、6四根：橙白，橙，綠白，綠。銅芯的質量直接反映網線質量，所以經常看得到有些人給你接網線的時候只接了4根，而在公司內部呢，我們經常會將剩下的四根用來當電話線，哈哈，懶么！

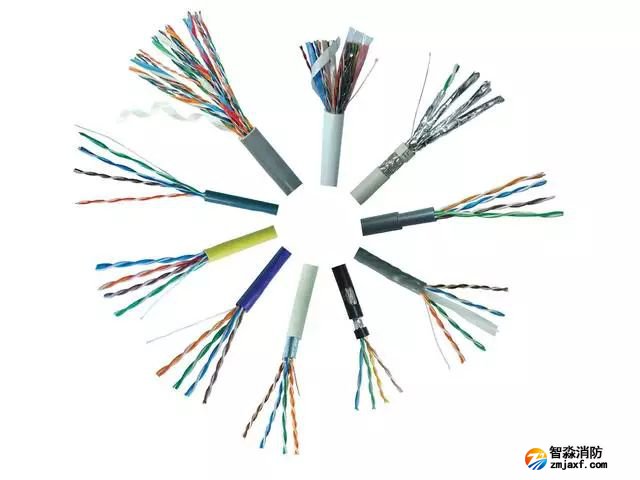

各種網線

四、網線鉗

網線鉗功能都比較齊全一般都帶有壓電話線和網線的口，而且?guī)в袆兙W(wǎng)線刀口和剪刀。能制作RJ45網絡線接、RJ11電話線接頭、4P電話線接頭。集成網線鉗所有功能，能方便進行切斷、壓線、剝線等操作。經硬化及染黑處理，體型輕巧且堅固。關鍵是這個比較便宜家里備一把后期有問題隨時自己搞定。使用很簡單，到手就會用。網上一搜也是一大蘿。智淼消防檢測儀器

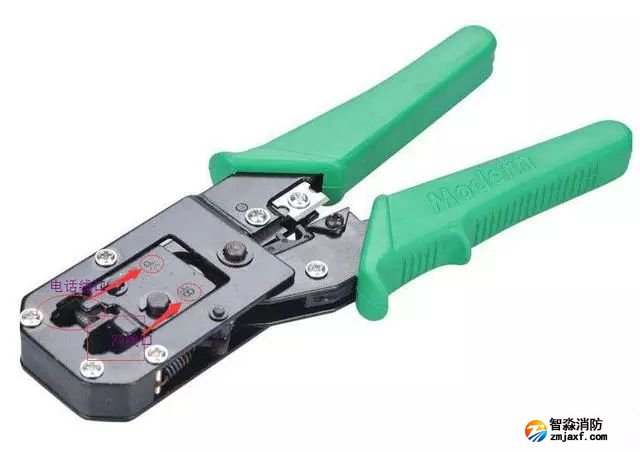

網線鉗

五、測線儀

最后網線做好以后我們需要判斷一下這根網線是否好的，我們介紹給大家認識一個工具---測線儀。這個工具既能用來測線，又可以尋線，這個工具可以說做弱電人必備的一個工具，好用不貴。既可以測量網線也可以測電話線，將做好的水晶頭插在儀器上以后指示燈會提示每根線是否正常通訊。
