一個400多路視頻監控系統的方案設計思路

項目共計438路視頻：130萬像素高清紅外高速球機96臺，130萬像素高清紅外槍機256臺、130萬像素高清紅外半球86臺。后端電視墻采用16塊46寸拼接屏，30天24小時主碼流不間斷存儲。

項目分析

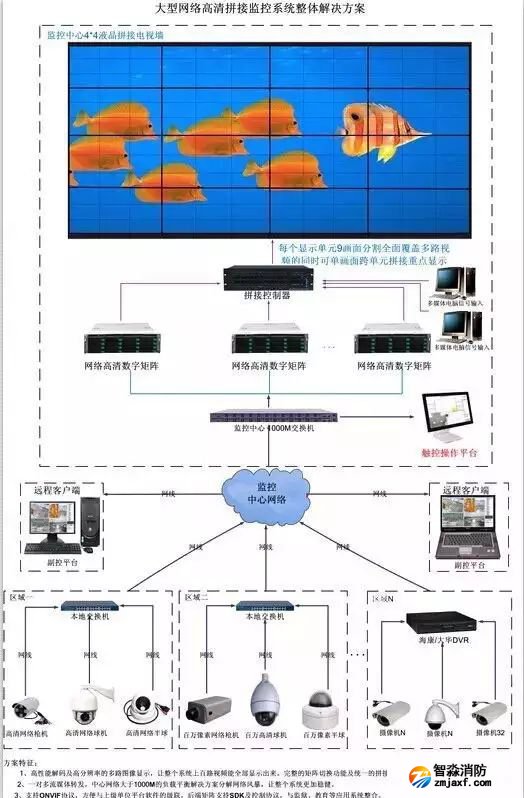

• 視頻采集系統、視頻傳輸系統、視頻切換管理系統、視頻顯示系統、視頻錄像系統這五個大部分組成了一個標準的視頻監控系統。視頻采集系統主要是完成對前端圖像信號的獲取；

• 視頻傳輸控制系統完成對前端圖像信號的傳送和控制通信；

• 視頻切換管理系統完成對圖像信號的切換控制和資源分配；

• 視頻顯示系統完成對前端圖像信號的終端設備輸出；

• 視頻錄像系統完成對前端圖像信號的長延時存儲和回放。

在系統工程中，良好的視頻傳輸設計是監控系統非常重要的一部分。如果建設一套好的系統，選用的都是高指標、高畫質的攝像機、監視器、錄像機，但是沒有良好的傳輸系統，最終在監視器上看到的圖像將無法令人滿意。

在一個大型網絡監控系統中，如何走線布線，交換機如何選型，如何保證整個網絡傳輸系統視頻流暢以及項目后期維護管理更方便。在很多網絡視頻監控項目中往往會因?yàn)榻粨Q機的配置不夠合理、選型不到位、帶寬不足， 我們經常能聽到客戶很多的抱怨，比如網線支持距離不夠，圖像出現掉幀、卡頓、延遲現象，IP地址理解、理解規劃困難，網管人員奇缺等。特別是工程們對這塊的體會是最深的。針對以上的情形為例來講下整個項目的配置過程。

項目情況

1、項目情況：

項目共計438路視頻：130萬像素高清紅外高速球機96臺，130萬像素高清紅外槍機256臺、130萬像素高清紅外半球86臺。后端電視墻采用16塊46寸拼接屏，30天24小時主碼流不間斷存儲。

視頻傳輸部分：考慮到本項目各個視頻點比較分散，為了方便布線及后期系統維護管理，交換機我們給客戶推薦采用了300米傳輸?shù)膶I(yè)工程交換機，前端視頻通過網絡傳輸?shù)浇尤雽咏訐Q機在通過光纖傳輸監控中心。

2、1交換機的優勢

1)、300米網絡傳輸：

高度解決了攝像頭比較分散的問題，可以將同義聚集點更遠的視頻傳輸?shù)揭黄鹜瑫r(shí)傳到監控中心，也間接節約了交換機的數量及整個系統成本。

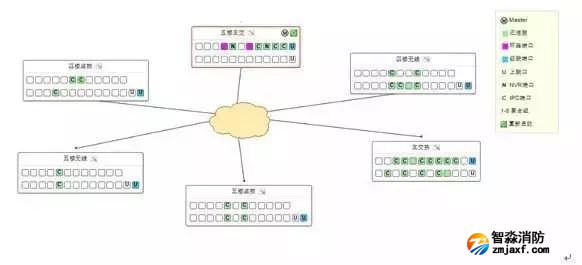

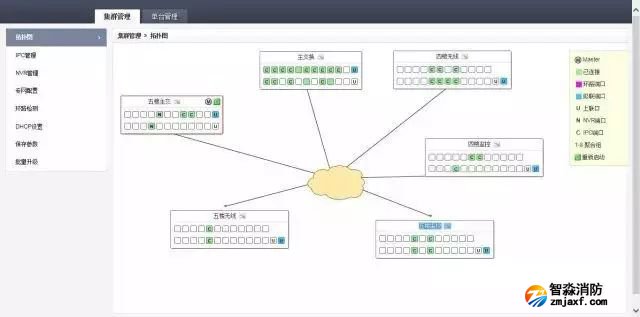

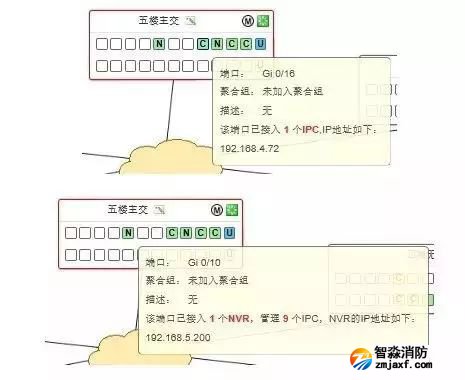

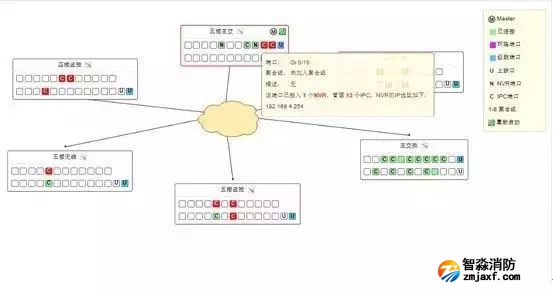

2)、拓?fù)涔δ埽?/strong>
