遠距離氣體泄漏和電氣放電檢測的超聲波遠距離泄漏放電檢測儀
Ultraprobe9000UWC是一種多功能的數字式超聲波檢測儀器，可探測、存儲和分析超聲波信息，從簡單的泄漏檢測到復雜的電氣故障分析，均可應用。根據檢測環境的差異，還提供各種量身定制的功能附件可供選擇，適用特定的應用場合。Ultraprobe9000的本質安全型產品完全符合Intrinsically Safe class I, Division I, Groups A, B, C& D工廠防爆安全使用認證標準，并超過ASTME1002-2005泄漏檢測標準的要求。由于性能、質量過硬，成為美國政府及太空總署指定產品。

當設備運行出現故障、泄漏及電氣放電時，會產高頻短波（超聲波）信號，人耳不能聽到。Ultraprobe9000UWC使用獨有的外差法(Heterodyning)將探測到的超聲信號轉換為人耳可聽見的音頻信號，通過耳機傳到人耳，它可在100英尺(30.5m)處檢測到直徑為0.005'(0.127mm)；壓力為5psi(0.33Kg)的微小泄漏點或放電故障信號；檢測角度約為5°。并在LCD上用16段的條形圖很直觀地實時顯示聲音強度的變化，數字顯示頻率和分貝值。高度定向的聚焦點將大限度地減少被檢測環境的背景噪聲并集中在泄漏或放電故障信號上。讓操作者在安全距離檢查泄漏設備和電氣設備。

拿到Ultraprobe9000UWC，您的感覺會像握著手+一樣棒，比感覺更棒的是它信號清晰、簡潔優雅的風格，以及在工業檢測應用上的杰出表現。您將在使用過程中發掘其非凡的潛力。

Ultraprobe 9000UWC是完全數字化的超聲波檢測儀器，如此多用途的信息存儲和檢索系統，容易使用（大多數使用人員能在15分鐘內使用Ultraprobe9000UWC），和這么多有趣的操作，會尋找機會，每天都使用它。

• 軟件平臺開放
• 模塊可互換
• 頻率調諧
• “旋轉”和“點擊”技術
• 120dB動態檢測范圍
• 400個存儲位置：聲音、頻率、時間、日期、文本、操作模式等
• 豪華抗干擾頭戴式耳機
• 環保可充電電池
• 應用支持
• 多數振動分析儀的簡單接口界面，包含：SKF, ENTEK, DLI, CSI, DI
• 超聲探測行業的國際優勢

ULTRAPROBE9000UWC的“旋轉”和“點擊”技術

UE Systems' 獨特的“旋轉”和“點擊”技術使復雜的檢測過程簡單化，快捷化，將感到驚訝，你只需完成兩個控制。

通過“旋轉”和“點擊”，您能：

• 找出并且辯認潛在問題
• 儲存數據
• 快速改變頻率
• 快速改變靈敏度
• 通過USB輸出下載
• 選擇“快速掃描”，“峰值保持”，“實時”...或更多！

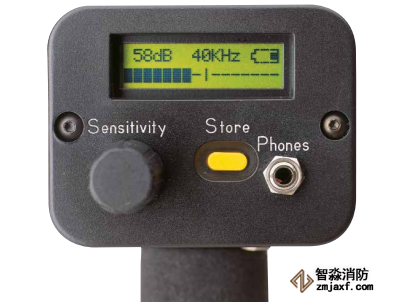

首先你一眼易讀顯示屏顯示。你可以看到校準分貝顯示和16段條形圖，同時掃描聲音強度的變化，并同時保持掃描的峰值。

ULTRAPROBE9000UWC廣泛應用于各工業領域

泄漏檢測

當流體（氣體或液體）從高壓端到低壓端，在正常情況下會相對較“安靜”，一旦有泄露或阻塞，流體通過泄露點或阻塞段時，就會產生“湍流”。湍流會產生強烈的超聲波信號，超聲波是方向性很強的信號，利用這種特性可以對泄漏位置進行準確判斷。儀器的靈敏度調節功能可突出故障信號，明顯降低外部聲音干擾，即使在噪音環境下也能被準確檢查出來。超聲波技術相對“壓力法、壓差法、氣泡法”，操作簡單、適用范圍廣、準確可靠。超聲波泄漏檢測應用極為廣泛，幾乎所有工廠都可用到。不論何類流體產生泄漏，Ultraprobe9000UWC都能檢測到，泄漏越嚴重，信號越強，尤其適合于遠距離檢查危險氣體泄漏、飽和氣體、多種氣體、壓力容器、真空處理等應用場合。視現場環境差異遠檢測距離可達30-100米；

電氣設備放電檢測

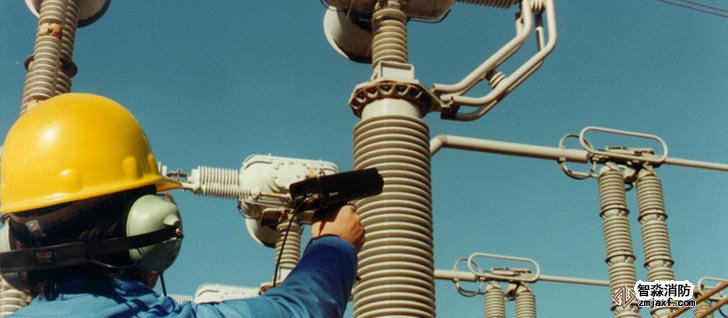

電氣/電力設備的常見故障：電暈、電痕、電弧。局放發生在設備內部；電暈和早期的電痕不會產生熱量，紅外方法難以檢測，可以使用Ultraprobe9000UWC在設備表面或結合處進行檢測。它對開關柜、絕緣子等電氣設備的檢測非常靈敏，可遠距離（30-100米）檢測電氣設備及架空線路。當開關裝置、變壓器、絕緣裝置、斷路器、繼電器，母線排等發生電氣放電，例如：電弧、漏電或電暈，可能是潛在故障。這些信號用Ultraprobe9000UWC聽起來像是油炸聲或嗡嗡聲，越靠近放電處，聲音越大。還可對架空電力線路進行檢測。

①高低壓開關柜/變壓器

電力開關柜能否正確動作、變壓器能否正常工作是電網能否正常運行的關鍵因素。制造工藝、安裝過程或運行維護失當，都會給設備造成缺陷，威脅電網的安全、穩定運行，影響正常的生活和生產，造成不良的社會反應。利用UE的超聲技術及專門設計的傳感器，可以在紅外技術難以解決問題的情況下，發現早期故障，以便維護人員做好檢修計劃。

②輸電線路接頭/絕緣子

絕緣子、線路接頭如果存在內部缺陷、外部污染，都會產生電暈、電痕、電弧現象，這些放電現象會削弱絕緣能力，導致部件損壞，引起非預期的停產、停運，嚴重的可導致火災和爆炸。由于上述局放現象并不一定伴隨明顯的升溫，高溫環境也可能掩蓋這些現象，但是它們會產生超聲波噪音信號，通過UE專門的遠距離掃描探頭，可在不同距離進行檢測，遠可達30-100米。

③電力行業的其它應用

高空高溫高壓管道的密封性在線檢測；風冷島遠距離負壓檢漏；高壓輸電線路接頭狀態檢測等遠距離檢測；高壓冷熱閥門內密封性泄漏檢測；高噪音高頻震動環境下電機軸承質量狀態的記錄；發電機組氫氣泄漏檢測；電廠大修期間的各類鍋爐、罐體、管道（下降管、排風進氣管道、送引風機系統等的）密封性檢測；空冷系統的負壓漏點偵測；各類關鍵軸承狀態檢測；各類廢氣處理系統的密封性監測；凝汽設備完好性檢測；主變壓器的高壓接頭完好性檢測、各類高壓開關設備（斷電器、隔離開關等）在線質量檢測。

ULTRAPROBE9000UWC技術規格

結構：手持主機外觀，材料為拋光鋁和ABS塑料。

電路系統：固態類比電路和帶溫度補償?shù)腟MD數字電路。

顯示：帶LED背景燈的16×2LCD，分貝、頻率、電池狀態、16段條形圖顯示。

頻率范圍：20KHz至100KHz（連續可調，每次1KHz）。

靈敏度：可在100英尺(30.5m)處檢測到直徑為0.005'(0.127mm)；壓力為5psi(0.33Kg)的微小泄漏點或放電故障信號；檢測角度約為5°。

響應時間：<10ms。

檢測起始值：1×10-2 std.cc/sec到1×10-3std.cc/sec。

操作溫度：0℃~50℃。

輸出：外差法校準輸出，分貝(dB)，頻率，USB資料輸出。

探頭：Trisonic標準掃描模塊，UWC遠距離掃描模塊。

內存：400個存儲位置。

電池：可充電鋰離子電池。

耳機：豪華抗干擾頭戴式耳機，噪聲衰減大于23dB，符合或超過ANSI和OSHA標準。

重量：手持式主機：2磅（0.9kg），UWC遠距離掃描模塊（1.2kg）全套手提箱：14磅（7.5kg）。

尺寸：全套儀器手提箱（38.1 x 55.9 x17.8厘米）。

顯示模式：實時，峰值保持，快速掃描。

分貝測量：相對或偏移。
