大地網測試儀；大型地網接地電阻測試儀；5A大型地網異頻接地阻抗測試儀

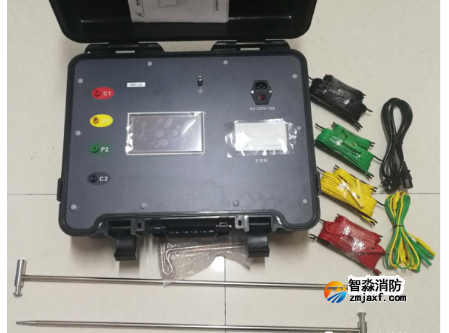

一、概述

消防檢測設備儀器異頻地網接地阻抗測試儀簡稱大地網測試儀；儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓等工頻特性參數以及土壤電阻率。可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）等各種現場；應用于對接地電阻及相關參數測試的高精度測試儀器。該儀器具有體積小、重量輕、攜帶方便、抗干擾性能強、準確度高等特點。儀器為一體化結構，內置變頻電源模塊，輸出電源連續變頻可調。頻率可變?yōu)?/span>45Hz或55Hz，內置高速處理器核心，采用高端數字濾波技術，有效避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。大量現場測試和用戶使用情況表明，在運行變電站的惡劣電磁環境下進行接地網測試時，異頻地網接地阻抗測試儀的測量數據準確穩定、重復性好，是大、中型接地網特性參數測量的理想儀器。

儀器特點：

1.全觸摸超大液晶顯示器：操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。

2.變頻技術、精準測量：抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?/span>45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。

3.DSP高速處理器：精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了儀器本身的運算處理能力。

4.全過程智能測控：儀器在內部高性能處理核心的強力支持下，對整個測量過程當中的電流輸出、電壓采集以及頻率變換等一系列復雜的運算步驟，快速自動的完成。儀器可以自動判斷電流回路的阻抗，并據此自動調節異頻電源的輸出電流值（額定輸出電流為5A），無須人為干預，即可自動完成測試任務。儀器的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X。

5.海量存儲數據：儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。

6.PC機數據處理：儀器所測量的數據可以通過U盤導出，然后在pc機上用儀器配套的軟件查閱和管理相關數據。

二、技術指標

使用條件：-15℃∽40℃；RH＜80%

抗干擾原理：變頻法

電源：AC 220V±10%；允許發電機

測量輸出電流：1A～5A可調

測量輸出電壓：0V～100V

測試電源頻率：45Hz/55Hz；47.5Hz/52.5Hz

額定輸出功率：500W

電阻測量范圍：0.001Ω～5KΩ

精度：接地阻抗：±(1%*讀數+0.002)；阻抗角：±(1%*讀數+0.02°)

分辨率：接地阻抗：0.0001Ω；阻抗角：0.0001°

外型尺寸：370（L）×295（W）×225（H）

存儲器大小：100 組；支持U盤數據存儲

主機重量：13Kg

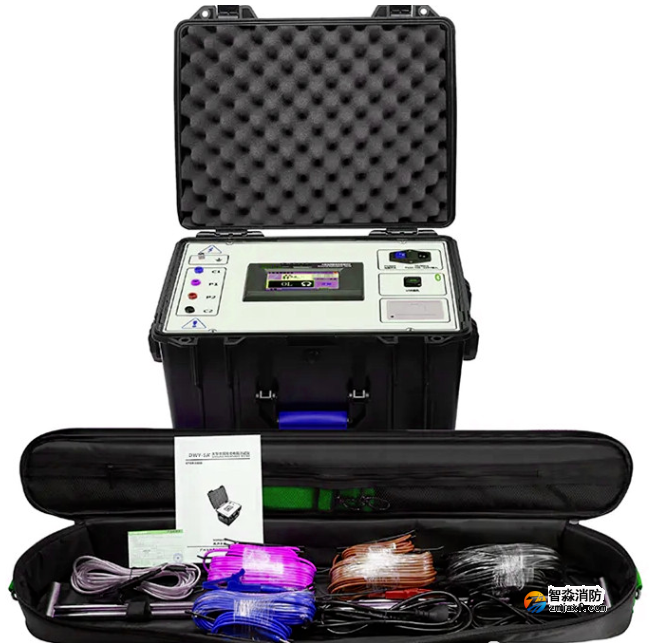

大型地網接地電阻測試儀

消防檢測設備儀器大型地網接地電阻測試儀用于測量大型接地裝置接地阻抗或電阻，測量土壤電阻率，測量簡易跨步電壓，采用5寸觸摸彩屏，測試電壓400V，測試電流1A、2A、3A、4A、5A大功率輸出，能忽略變電站的工頻干擾，阻抗量程0Ω～200Ω，土壤電阻率量程0Ω.m-125KΩ.m，儀器配有內置式打印機，現場打印測試結果。具有藍牙通訊功能，支持安卓系統，查看上傳測試記錄更加方便。具有USB接口。

技術指標：

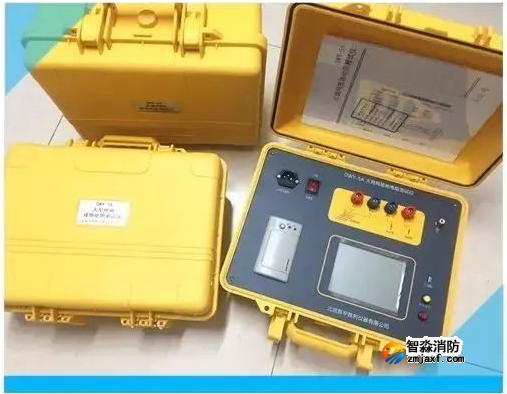

大型地網接地電阻測試儀

大型地網接地電阻測試儀采用新型變頻交流電源、雙頻測量技術、超大可觸摸彩屏和微處理技術，滿足二線、三線、四線測試阻抗要求，同時可以測量土壤電阻率，跨步電壓，分布電勢，接觸電壓、電流相角等參數。

技術指標：

大型地網接地裝置特性參數測量系統

用于精確測量發電廠、變電站大型接地裝置特性參數。

大型地網接地裝置特性參數測量系統是依據我國DL/T475-2006《接地裝置特性參數測量導則》設計，它通過對接地網注入一個異于工頻的較大電流，有效地避免了50Hz及其它干擾信號引起的測量誤差，實現精確、經濟、安全的測量。整套測試系統配置大功率可調頻率信號源、耦合變壓器、若干選頻表、電氣完整性測試儀（導通儀），金屬盤、專用測試線及其它附件等組成，配置完整、靈活，使用簡潔高效。

大型地網接地裝置特性參數測量系統主要功能：測量接地裝置電氣完整性、接地阻抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位差、土壤電阻率等參數。
