消防水帶爆破壓力檢測裝置及試驗方未能
文章出處：http://www.hunchen.cn/責任編輯：消防檢測儀器設備人氣：669發表時間：2020-10-26 02:24:05
這里介紹的是一種新型消防水帶爆破壓力檢測裝置,包括:增壓水泵,其具有記憶型水壓表;與增壓水泵的出水口相連用于套裝消防水袋的消防水帶套筒,其具有與出水口相通的注水通道以及由該注水通道向外界導通的中間通水孔;將消防水
帶固定在消防水帶套筒上的固定裝置。測消防水帶爆破壓力工作效率高、安全性好,檢測精度高。
一種消防水帶爆破壓力檢測裝置,其特征在于,包括增壓水泵,其具有記憶型水壓表(3);與所述增壓水泵的出水口(4)相連用于套裝消防水袋的消防水帶套筒(10),其具有與所述出水口(4)相通的注水通道以及由該注水通道向外界導通的中間通水孔(103);將所述消防水帶固定在所述消防水帶套筒(10)上的固定裝置。

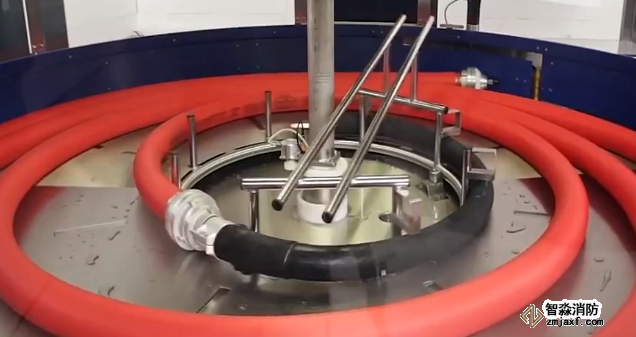

德國消防水帶壓力檢測方法
消防水帶爆破壓力檢測裝置的使用方法:
1)將待測消防水帶套裝在消防水帶套筒上,通過固定裝置將待測消防水帶緊固定在消防水帶套筒上。
2)將增壓水泵的水箱內裝入水后,驅動增壓水泵使水箱中的水壓進消防水帶套筒內。直到將待測消防水帶撐爆,此時讀出增壓水泵上的記憶型水壓表上的壓力值,此壓力值即為所檢測的消防水帶爆破壓力值。
